First Watt - Aleph J

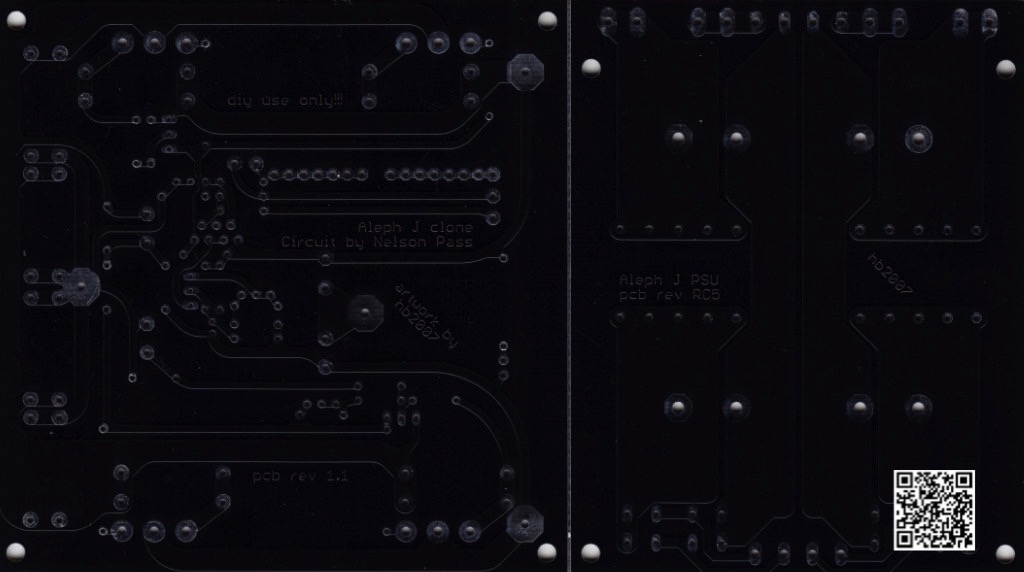

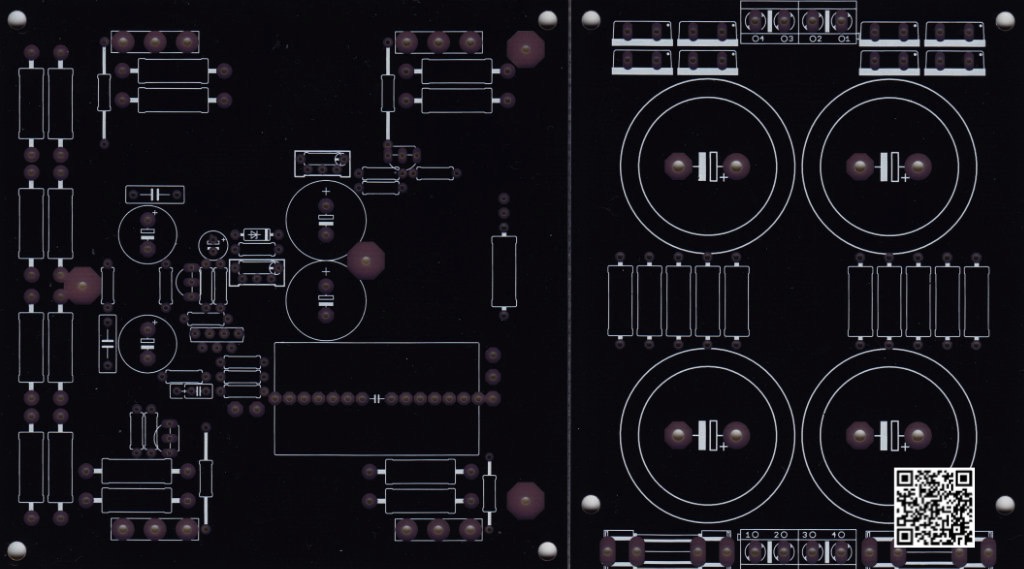

 wittnet.de First Watt AlephJ 1 2 wm  wittnet.de First Watt AlephJ 2 2 wm

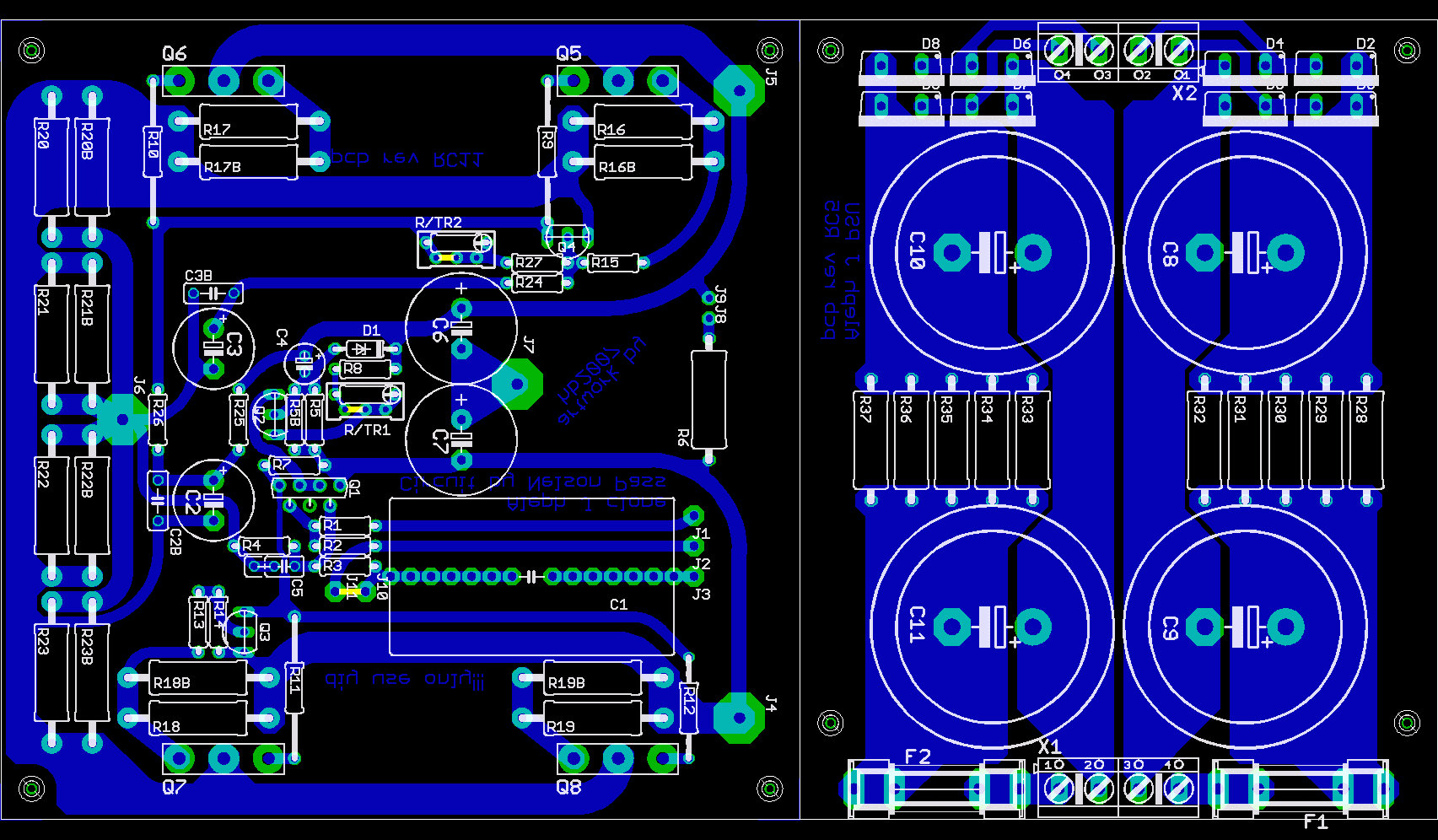

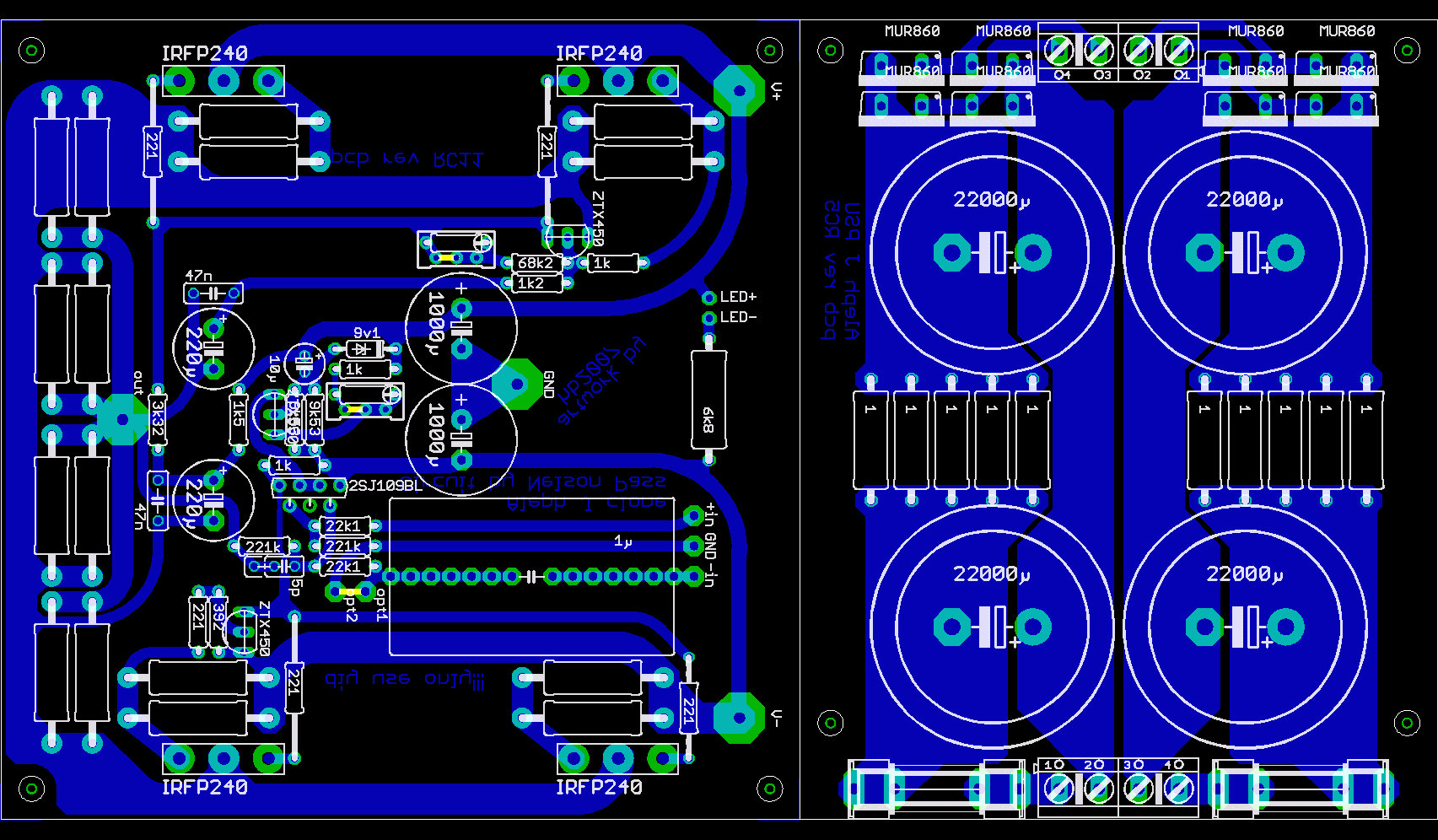

wittnet.de First Watt AlephJ PCB Numbers RC11 wittnet.de First Watt AlephJ PCB Values RC11

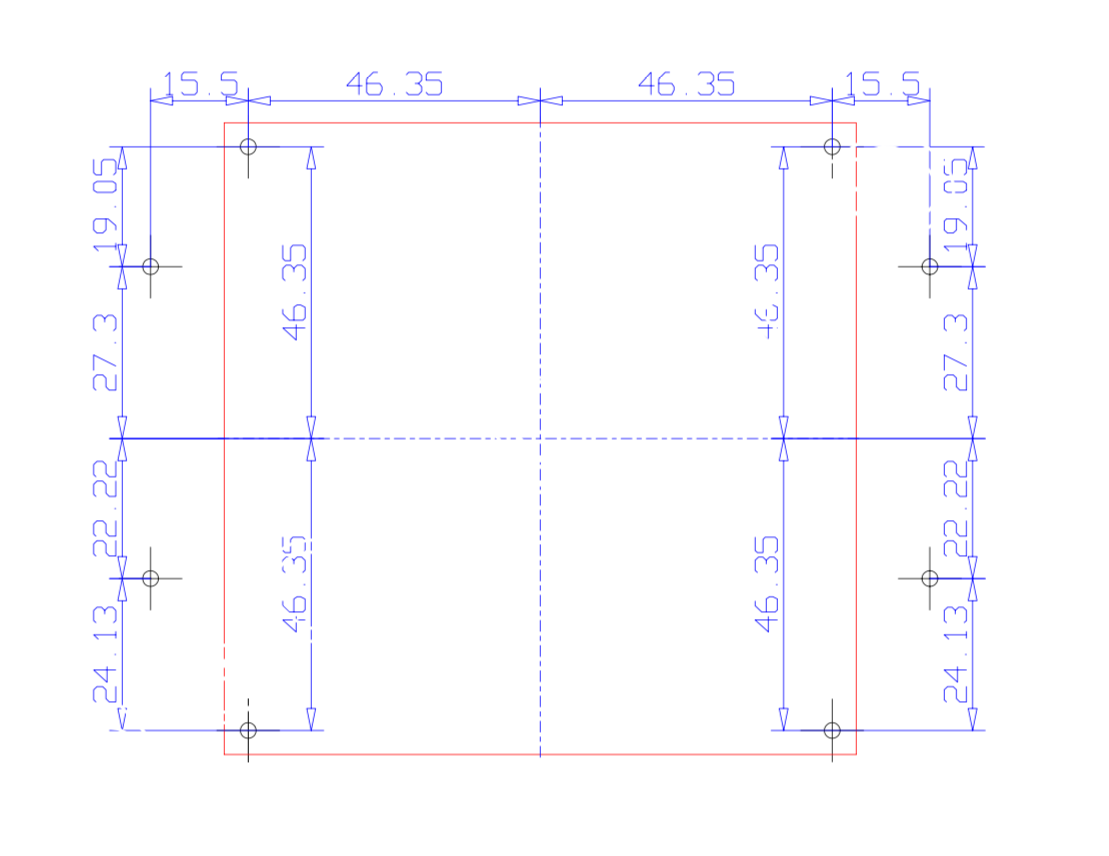

wittnet.de First Watt AlephJ Bohrplan1zu1

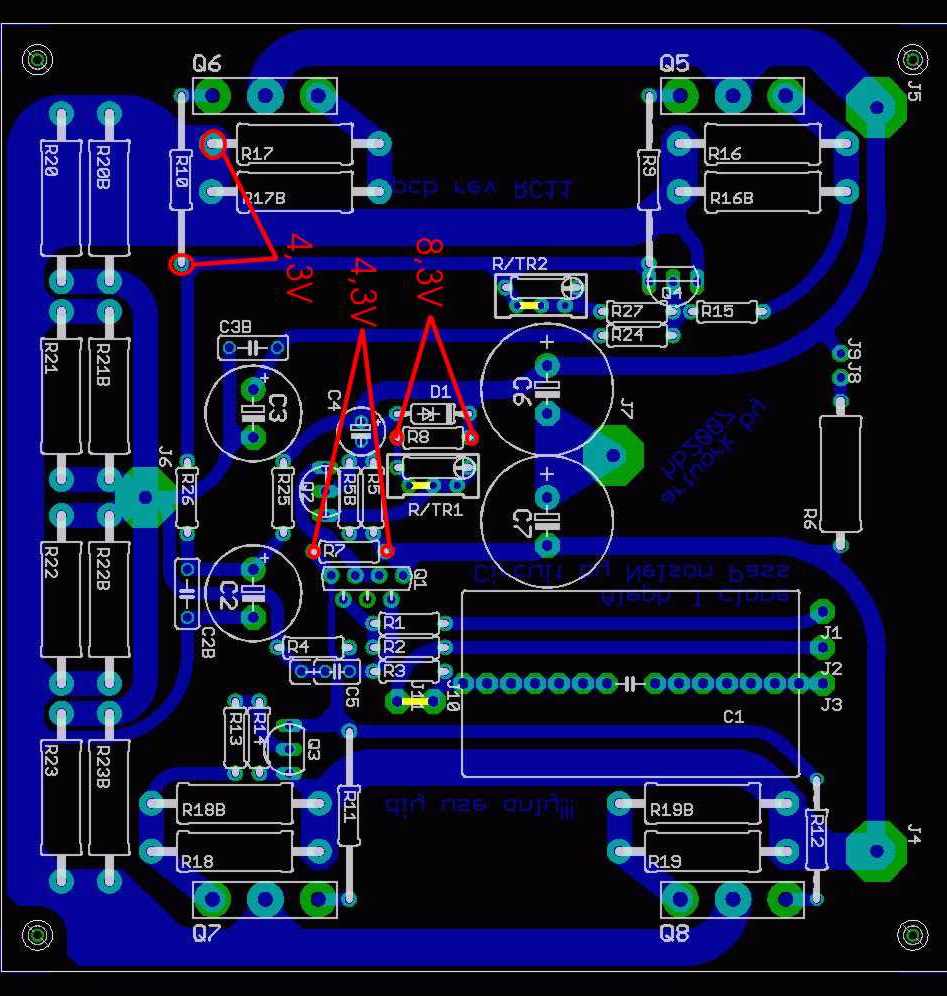

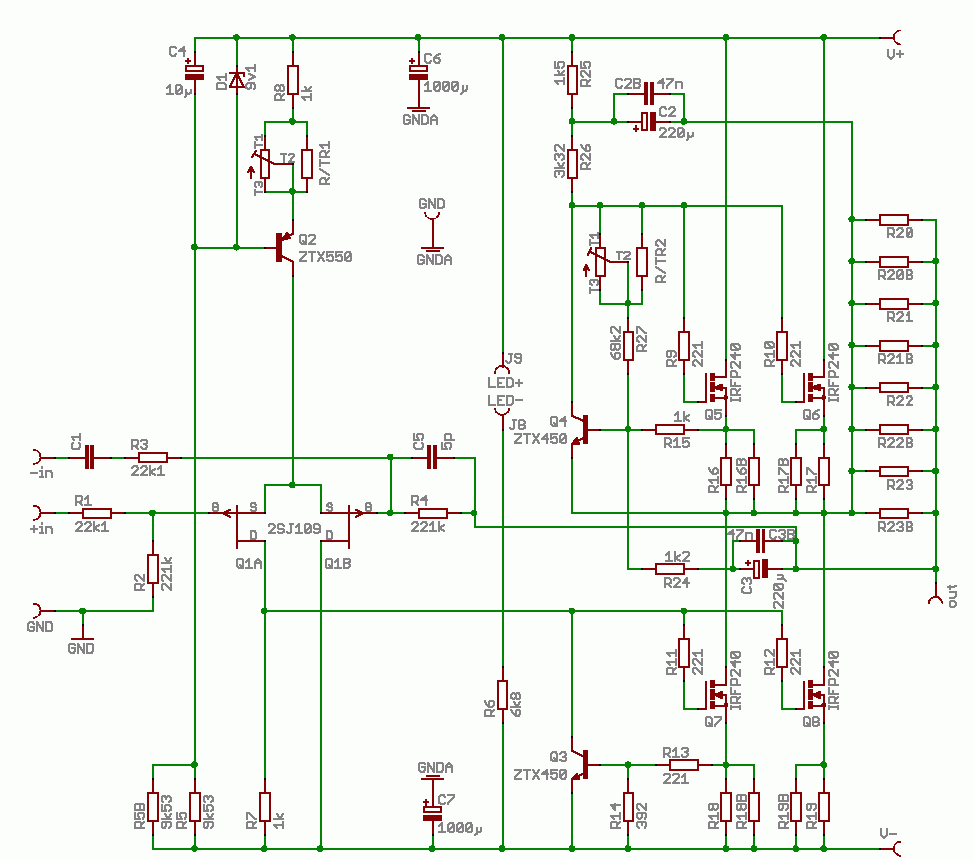

wittnet.de First Watt AlephJ Schaltplan RC8 wittnet.de First Watt AlephJ Spannungen

Hinweise:

  • BOM ist nicht vorhanden, lässt sich aber anhand der Bilder erstellen
  • Wichtig: C5 durch 10pF ersetzen (gg. Schwingneigung)
  • An die Brücken denken (gelb eingezeichnet)


Keine Gewähr auf Vollständig und Richtigkeit, bitte selbst noch mal prüfen!
